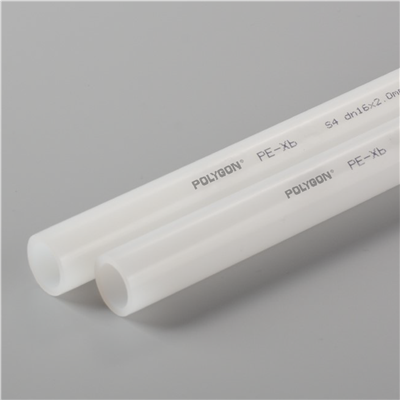

Описание продукции

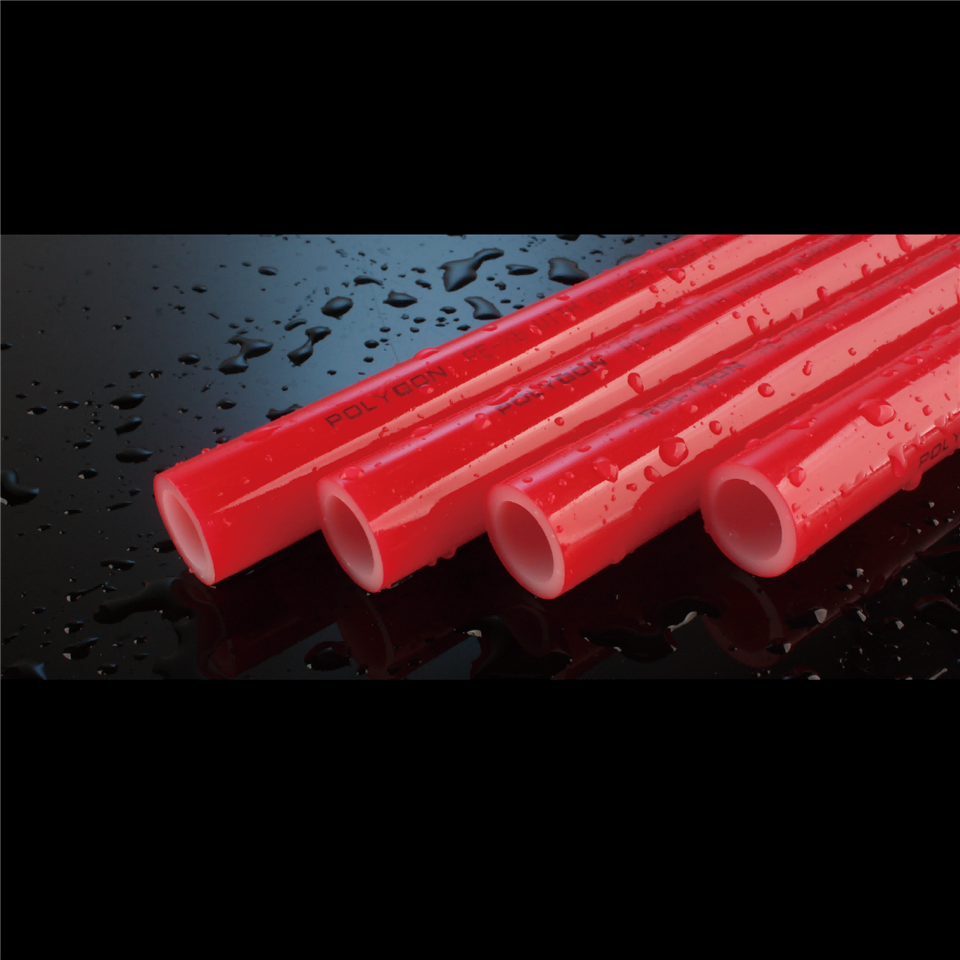

5-слойная труба EVOH PEX B имеет симметричную структуру: PEXB/связывающий слой/EVOH/связывающий слой/PEXB, причем слой EVOH инкапсулирован по центру для улучшения целостности кислородного барьера. В обоих вариантах используется импортная смола EVOH и запатентованная форма Swiss Maillefer. Трубы проходят строгие испытания на проницаемость кислорода (менее или равна 0,01 мг/л) и проверку гидростатического давления.

Доступные структуры

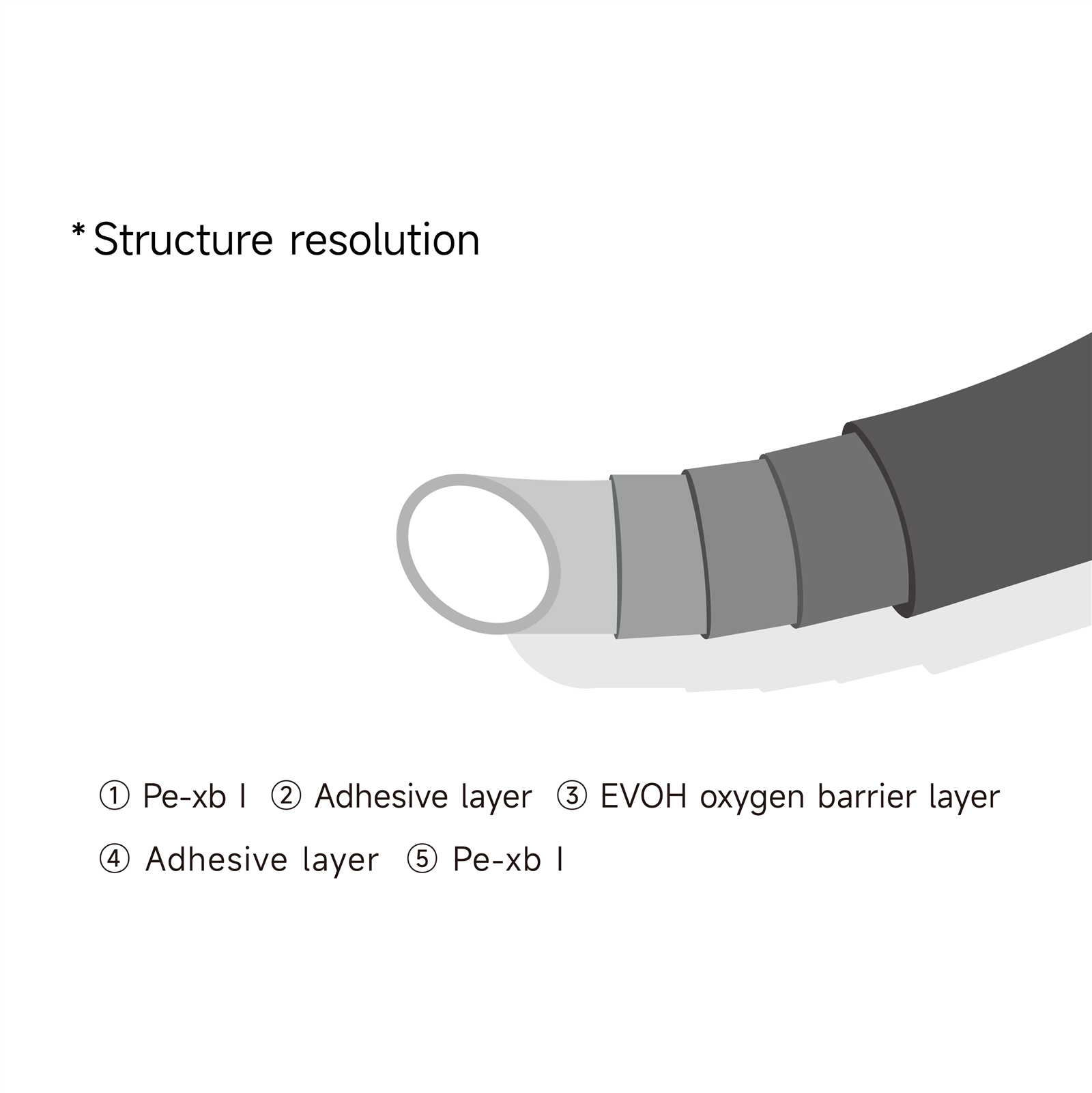

5 Слойная кислородно-барьерная труба (5 слоев ПЕКС Б ЭВОН)

① Слой PEX-B

② Клейкий слой

③ Кислородный барьерный слой из EVOH

④ Клейкий слой

⑤ Слой PEX-B

Информация о продукте

1. Материал

Силан-сшитый полиэтилен (PEX-B) + барьерный слой из EVOH

2. Кислородопроницаемость

Меньше или равно 0,01 мг/л (соответствует ISO 17455)

3. Рабочая температура

-От 40 до 95 градусов (долгосрочный-долгосрочный период), 110 градусов (краткосрочный)

4. Номинальное давление

0,69 МПа при 82 градусах; 1,0 МПа при 23 градусах

5. Сертификаты

Лабораторные испытания CNAS, ISO 9001, ASTM F876/F877.

Описание продукции

Премиальные материалы и технологии

В производстве используется импортный барьерный материал EVOH и современное производственное оборудование с запатентованными формами швейцарской компании Nokia-Maillefer, обеспечивающее превосходную стойкость к кислороду.

Сертифицированное качество

Тщательно протестировано и сертифицировано авторитетными организациями на эффективность кислородного барьера. Запатентованная технология гарантирует равномерную толщину слоя и стабильное качество продукции.

Простая установка

Превосходная гибкость, широкий радиус изгиба и высокий-механический КПД упрощают и ускоряют строительство.

Применимые сценарии

Системы Радиаторного Отопления

Предотвращает коррозию котлов и клапанов.

Пол с подогревом

Кислородный барьер обеспечивает долговечность системы.

Солнечные тепловые трубопроводы

Подходит для циркуляции солнечной воды при высокой-температуре.

Системы отопления, вентиляции и кондиционирования

Применяется в системах охлажденной воды и теплообменных сетях.

Технические данные

Свойство	Ценить	Единица	Стандартный
Максимальная температура использования	95	степень
Плотность	0.9442	Г/см³	АСТМ Д-792
Скорость теплового расширения от 0 до 70 градусов	1,9*10⁴	k²	АСТМ Д-696
Теплопроводность	0.41	WK'm⁴	DIN 52612-1
Эластичность модуля Flexlon при -40 градусах при -0 градусов при -23 градусах	498 312 183	Н/мм¹ Н/мм Н/мм²	ДИН ЭН ИСО 178
Устойчивость к тракту	20	Н/мм²	АСТМ Д-538
Разрыв удлинения	400%		АСТМ Д-538
Поверхностное удельное сопротивление	>1012Ω	Ω	МЭК 60093

Описание продукции

СТАНДАРТ DIN PEX ТРУБКИ DIN 16893
DN	Внешний диаметр мм	Средний наружный диаметр, мм		Толщина стенки мм
DN	Внешний диаметр мм	дем,мин	дем,макс	S6,3	S5	S4	S3,2
16	16	16,0	16,0	1,3	1,5	1,8	2,2
20	20	20,0	20,0	1,5	1,9	2,3	2,8
25	25	25,5	25,5	1,9	2,3	2,8	3,5
32	32	32,0	32,0	2,4	2,9	3,6	4,4
40	40	40,0	40,0	3,0	3,7	4,5	5,5
50	50	50,0	50,0	3,7	4,6	5,6	6,9
63	63	63,0	63,0	4,7	5,8	7,1	8,7

Стандартные трубы PEX ASTM ASTM F876/F877/CTS-OD SDR9
Номинальная трубка размер дюйм	Измерение		Рабочее давление (PNMpa) и максимальная работа температура(Tmax, градус)
Номинальная трубка размер дюйм	Внешний диаметр, дюйм	Толщина стенки, дюйм
3/8	0.500±0.003	0.070+0.010	(1)PN=0.69МПа (100 фунтов на квадратный дюйм), Tмакс=82 градусов (180F) (2)PN=1.0мПа (145 фунтов на квадратный дюйм), Tмакс=23 градус (73F)
1/2	0.625±0.004	0.070+0.010
5/8	0.750±0.004	0.083+0.010
3/4	0.875±0.004	0.097+0.010
1	1.125±0.005	0.125+0.0013
